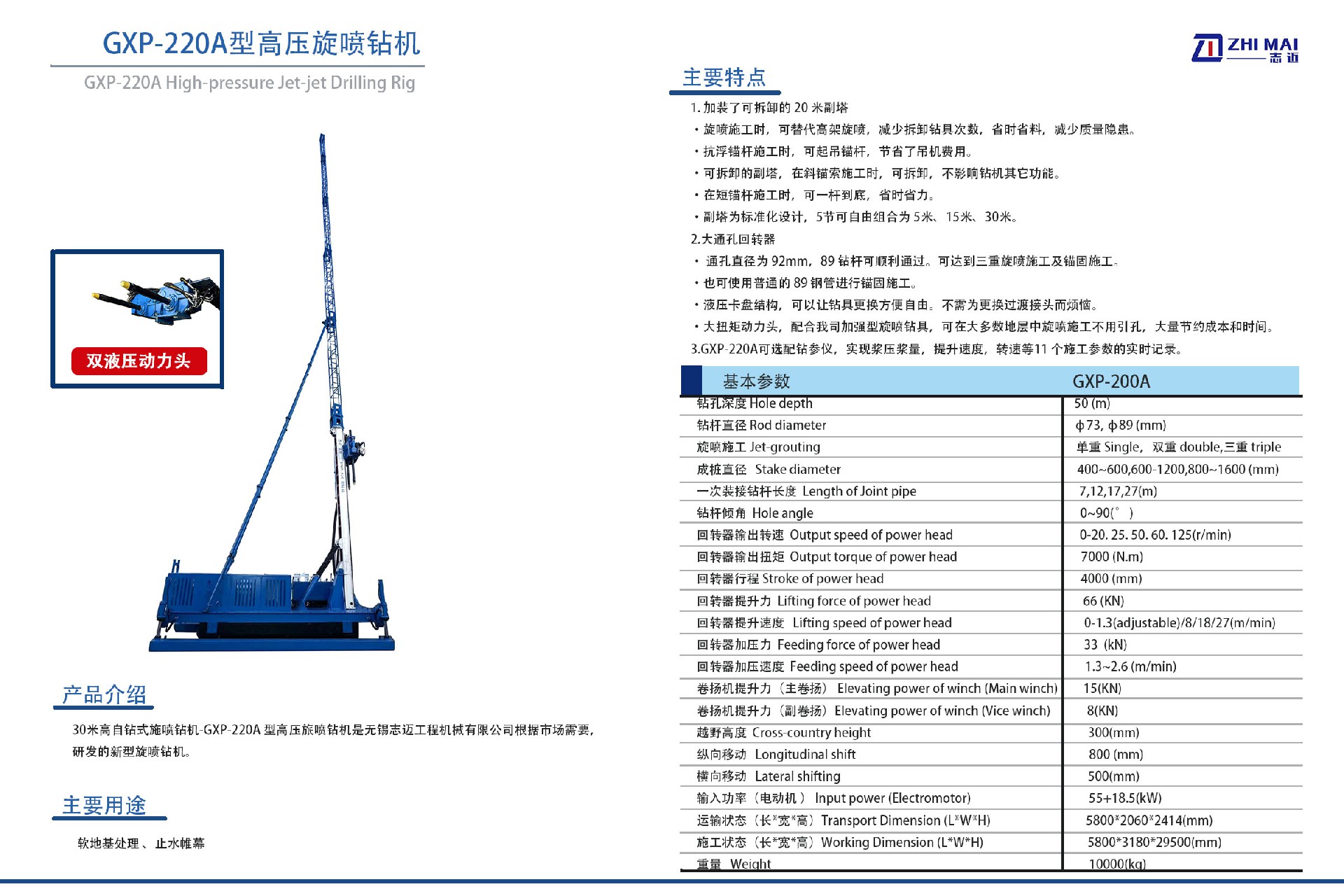

GXP-220A型鉆機高壓旋噴鉆機

產品介紹

無錫志邁工程機械有限公司，中國一家信譽良好的制造商，愿意為您提供高壓旋噴鉆機。我們承諾為您提供最好的售后支持和及時交貨。目前國內最先進的自鉆式旋噴鉆機，GXP-220A 型高壓旅噴鉆機是無錫銳邁工程機械有限公司根據市場需要，研發的新型旋噴鉆機。

主要用途：

1、軟地基處理 2、止水帷幕

主要特點：

1. 加裝了可拆卸的 20 米副塔

· 旋噴施工時，可替代高架旋噴，減少拆卸鉆具次數，省時省料，減少質量隱患。

· 抗浮錨桿施工時，可起吊錨桿，節省了吊機費用。

· 可拆卸的副塔，在斜錨索施工時，可拆卸，不影響鉆機其它功能。

· 在短錨桿施工時，可一桿到底，省時省力。

· 副塔為標準化設計，5節可自由組合為 5米、15米、30米。

2.大通孔回轉器

· 通孔直徑為 92mm，89 鉆桿可順利通過?？蛇_(dá)到三重旋噴施工及錨固施工。

· 也可使用普通的 89 鋼管進行錨固施工。

· 液壓卡盤結構，可以讓鉆具更換方便自由。不需為更換過渡接頭而煩惱。

· 大扭矩動力頭，配合我司加強型旋噴鉆具，可在大多數地層中旋噴施工不用引孔，大量節約成本和時間。

1. (GXP-220A）可選配鉆參儀，實現漿壓漿量，提升速度，轉速等11 個施工參數的實時記錄。

主要技術參數 /Main Technique Specifications:

使用性能                   Specification                          GXP-80A

 鉆孔深度 (m)                Hole depth (m)                        50

鉆桿直徑 (mm)              Rod diameter (mm)                  ф73, ф89

旋噴施工                    Jet-grouting          單重 Single，雙重 double,三重 triple

成樁直徑 (mm)              Stake diameter (mm)        400~600,600-1200,800~1600

一次裝接鉆桿長度 (m)         Length of Joint pipe (m)            7,12,17,27

鉆桿傾角(°)                  Hole angle(° )                     0~90

回轉器輸出轉速 (r/min)  Output speed of power head(r/min)       0-20. 25. 50. 60. 125

回轉器輸出扭矩 (N.m)         Output torque of power head (N.m)      10000

回轉器行程 (mm)              Stroke of power head (mm)           4000

回轉器提升力(kN)             Lifting force of power head (KN)         66

回轉器提升速度 (m/min)  Lifting speed of power head (m/min) 0-1.3(adjustable)/8/18/27

回轉器加壓力(kN)          Feeding force of power head (kN)          33

回轉器加壓速度 (m/min)    Feeding speed of power head (m/min)     1.3~2.6

卷揚機提升力（主卷揚）(kN)  Elevating power of winch (Main winch) (KN)   15

卷揚機提升力（副卷揚）(KN）Elevating power of winch (Vice winch) (KN)    8

越野高度          Cross-country height (mm)                    300

縱向移動（mm)      Longitudinal shift (mm)                           800

橫向移動（mm)     Lateral shifting (mm)                              500

輸入功率（電動機 (kW)   Input power (Electromotor)(kW)                55+18.5

運輸狀態（長*寬*高）(mm）Transport Dimension (L*W*H)(mm)         5800*2060*2414

施工狀態（長*寬*高）(mm) Working Dimension (L*W*H)(mm)        5800*3180*29500

重量 (kg) Weight (kg)                                             10000
